CASE-NA-01 · 实物拆解与改造工单
北美板块
美标单插销死锁 (Deadbolt) 扁平尾轴与自对中安装拆解
拆下内侧旋钮即可观察到贯穿门芯的扁平传动尾轴（Flat Tailpiece）。若门孔同心度超标或密封条回弹过大，电机会因受剪切力卡死，需搭配浮动补偿夹具。
CASE-NA-02 · 现场开孔打样施工
北美板块
北美标准 54mm 大孔与门边斜舌孔打孔开孔夹具实操
使用专业红/黄导向夹具贴合门边进行 54mm (2-1/8") 贯穿孔钻孔。必须严格保证开孔与门边垂直度，防止加装智能锁电机底板偏斜受力。
CASE-NA-03 · 锁舌机械调节实态
北美板块
美标可调锁舌 60mm 与 70mm 背距现场拨动切换
北美锁舌普遍具备旋转拉伸机构，用于切换 2-3/8" (60mm) 或 2-3/4" (70mm) 背距。安装时若未锁紧到位，关门震动会导致背距缩回引发卡锁。
CASE-NA-04 · 商业重型锁体安装
北美板块

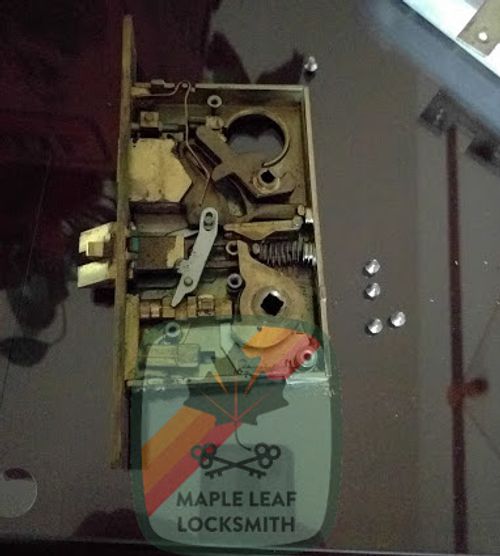

重型商业插芯锁 Schlage L9000 门体开孔与内部连动连杆装配
美标一级插芯锁要求门厚至少 44.5mm (1-3/4")。锁体内部集成了死锁与逃生联动机构，加装电机需驱动特定拨叉而非直接转动方轴。
CASE-NA-05 · 联动锁体现场验证
北美板块
美式联动防盗执手锁 (Interconnected Lockset) 逃生联动实操
住宅公寓法规要求压下把手时插销死锁与碰锁斜舌必须同时回缩（单动作逃生）。加装智能锁不能破坏内部机械连杆的单向释放逻辑。
CASE-NA-06 · 高频存量锁型改装
北美板块
Kwikset SmartKey 单插销死锁内侧旋钮垫片浮动公差
北美普及率第二的 Kwikset 660 系列。内侧旋钮底盘固定螺丝若过紧，可能导致锁芯偏斜产生 1.2mm 偏心，需在电机支架预留自适应滑槽。
CASE-NA-07 · 防爆防破坏工程
北美板块
门框防盗加长扣板 (Reinforced Strike Plate) 3英寸螺钉锚固
ANSI Grade 1 强制要求扣板使用两根 3 英寸长木螺钉直接穿透门框沉入门柱木枋中。孔位稍微偏移即导致插销锁舌伸出受阻。
CASE-NA-08 · 力学工单实测
北美板块
北美防风气密胶条反弹力 (Weatherstripping Compression) 阻力测试
冬季或强风环境下，北美厚胶条产生高达 15-25N 的外推力。必须手推门扇才能落锁，加装锁需设计遇阻自动二次重推或强扭矩补偿算法。
CASE-EU-01 · 现场木工开槽实态
欧陆板块

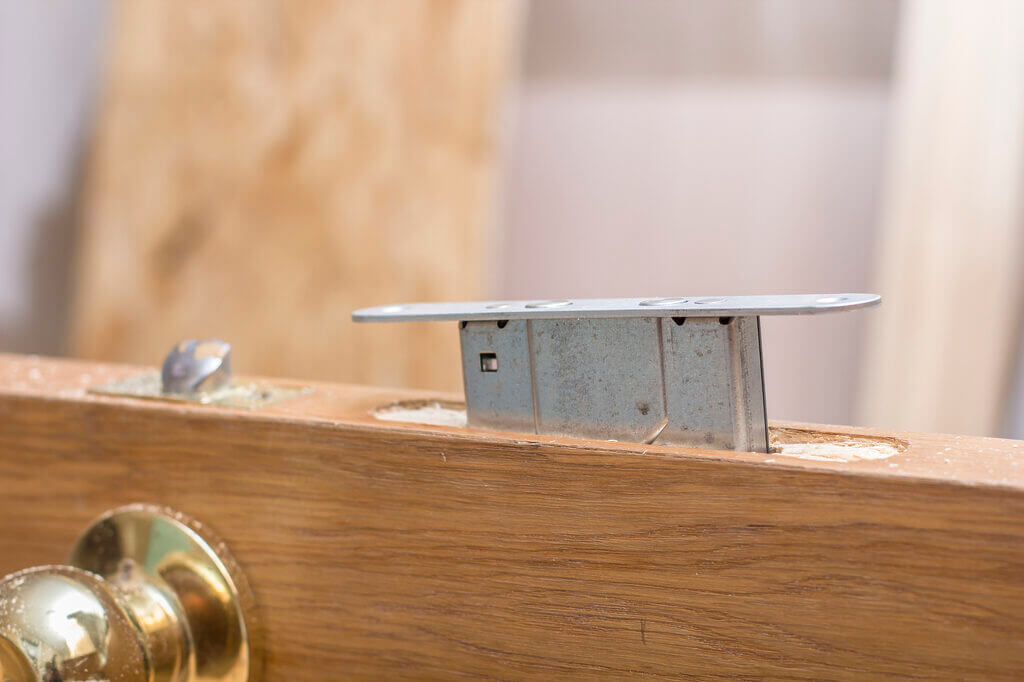

欧标木门插芯槽开凿 (Mortise Pocket Chiseling) 与锁体面板沉入
欧洲实木门边缘精确开出深度 85-95mm 的插芯内腔。若面板未沉入平齐，关门时将强力撞击门框扣盒，导致智能锁驱动电机电流激增报死。
CASE-EU-02 · 标准锁体结构工单
欧陆板块

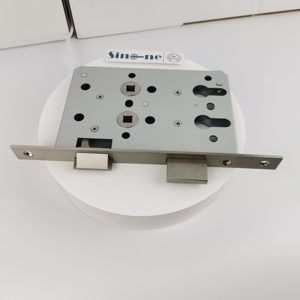

DIN 18251 标准插芯锁体总成与把手方轴/锁芯孔位
西欧住宅最核心母港。标准背距 Dornmaß 为 55/65mm，中心距 PZ 为 72mm（室内门）或 92mm（入户防盗门）。面板宽度通常为 20 或 24mm。
CASE-EU-03 · 核心安全性能检验
欧陆板块

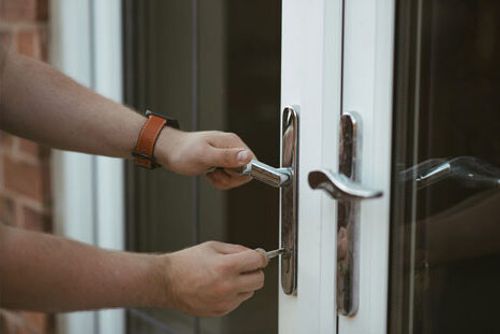

欧标槽型双锁芯双向应急离合 (Gefahrenfunktion) 实态测试
加装 Nuki/Linus 必须具备的双向应急离合：门内侧常插钥匙或接驳加装锁旋钮时，门外侧插入原配机械钥匙必须能顶开离合强制转动，防止电池耗尽困人破门。
CASE-EU-04 · 多点联动阻力工单
欧陆板块
uPVC 塑钢与断桥铝门多点联动锁 (Multipoint) 抬把手上锁实测
德国与英国大范围普及的 KFV/Winkhaus 多点锁。必须人工上抬把手才能将顶部和底部的蘑菇头/鹰嘴钩舌压入门框，普通改装电机无法直接驱动锁芯强行顶出钩舌。
CASE-EU-05 · 英国经典防盗五金
欧陆板块
英国 BS 3621 认证 5 拨杆防盗插芯死锁安装与防钻硬化钢板
英国房屋保险强制要求的 BS 3621 锁体。配备两块淬火防钻钢板与帘板防撬机制，钥匙孔为长条旗帜孔而非圆孔，通常无法直接加装旋钮电机。
CASE-EU-06 · 法国经典外装五金
欧陆板块
法国三点式表面外装插芯锁 (Serrure 3 Points en Applique) 连杆
巴黎老式公寓门大量采用表面外露锁盒与天地金属连杆（Tringles）。旋钮位于正面凸出锁盒上，加装电机需使用大包围支架跨越外壳凸缘。
CASE-EU-07 · 南欧重型外装锁
欧陆板块
意大利 CISA 重型双弹簧防撬外装电控锁体现场接线
意大利与地中海广泛使用的外装铁门/入户大锁。采用红按钮机械释放与 12V 交流电磁脉冲触发，加装需并联干接点继电器而非物理电机套轴。
CASE-ANZ-01 · 老门实地装配案例
澳洲与英国

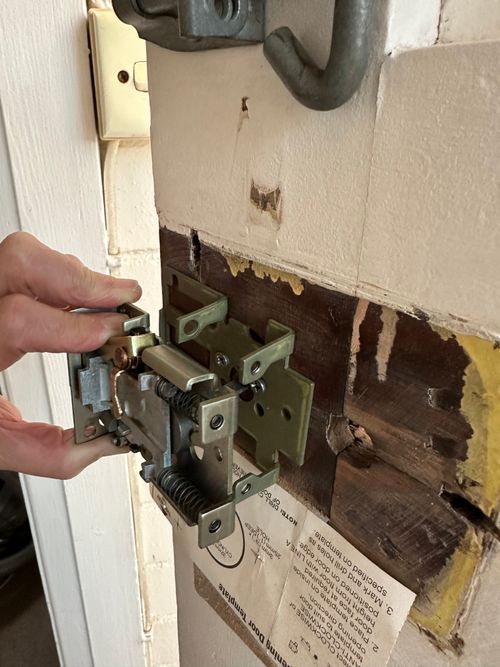

澳式外装夜锁 Lockwood 001 门体内安装底架与原厂图纸对照
在老木门上按照 Lockwood 原厂纸质模板定位并固定金属底座。底座四个固定耳必须垂直压入门木纤维，是目前大洋洲智能加装的核心基准。
CASE-ANZ-02 · 门上实景与状态窗口
澳洲与英国
澳式安全指示旋钮实态 (SafetyRelease LockAlert Indicator)
Lockwood 001 标志性的水滴形大旋钮，配有绿色（安全未锁死）与红色（已死锁）指示窗。加装电机需使用大口径抓夹夹具完全包裹水滴旋钮。
CASE-ANZ-03 · 双向防撬死锁工程
澳洲与英国
澳式双扣死锁 Lockwood 355 双向防撬钩舌与门框扣板闭合
大洋洲高安全住宅使用的双向插舌机构。关门时主舌与爪钩同时进入门框专用带沉孔盒，门扇下沉错位将产生严重剪切咬合力，必须定期调整扣板。
CASE-ANZ-04 · 英式夜闩改装实态
澳洲与英国
英标经典外装夜闩 (Yale Traditional Rim Nightlatch) 60mm 安装
英国上百年历史的经典外装锁。内侧带旋转旋钮与滑动止动滑块（Snib）。加装智能锁必须注意止动滑块不可置于常锁位置，否则电机驱动将卡死烧毁。
CASE-ANZ-05 · 商业窄边型材门实装
澳洲与英国
澳标 Selector 3772 商业插芯锁体 23mm 窄边面板铝型材安装
澳洲商业店面与现代铝合金平开门标配。背距极窄（23mm/30mm），锁体极窄嵌入金属框料内，改装电机必须避免碰到玻璃压条。
CASE-SEA-01 · 极端净距工况实录
东南亚与东亚

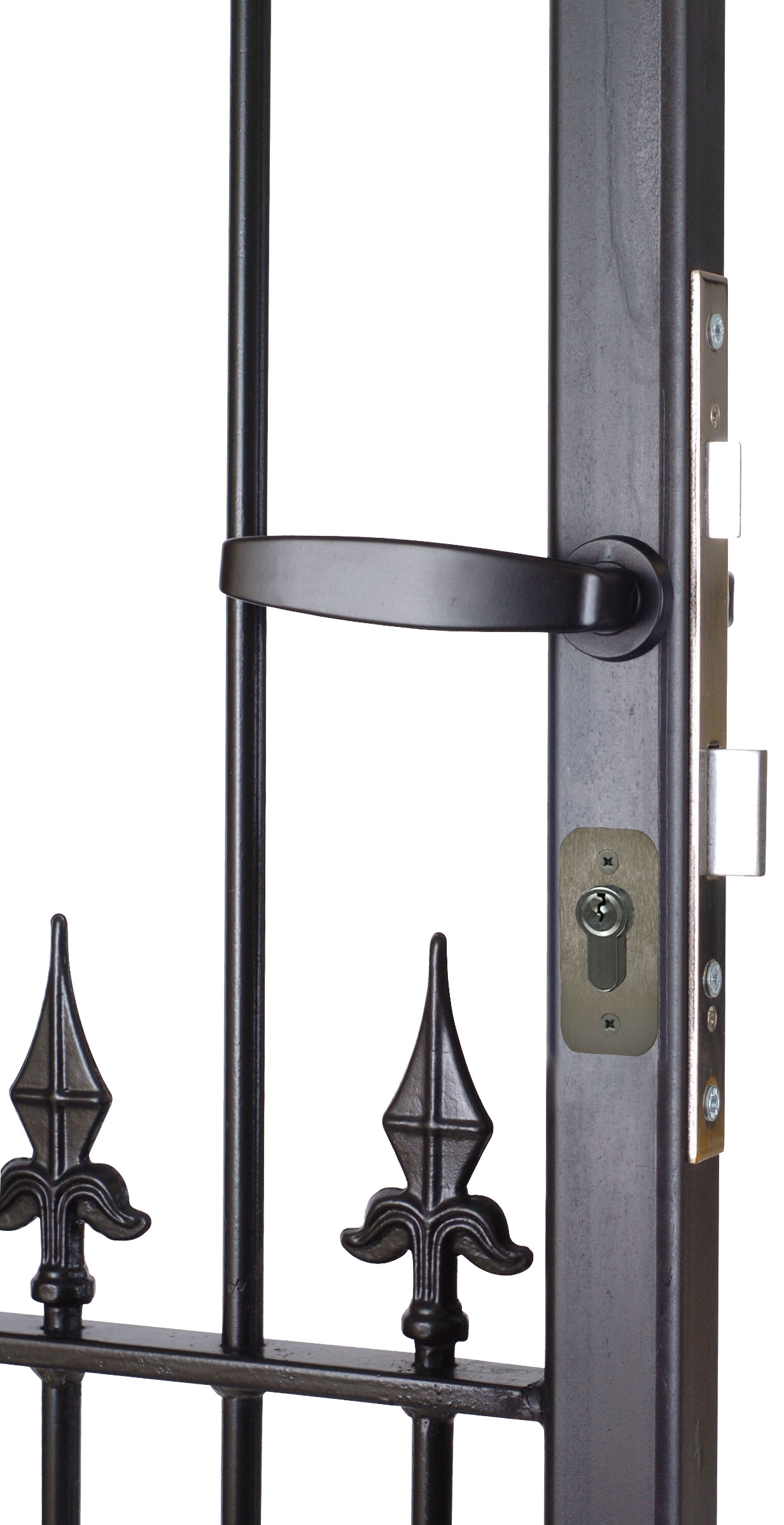

新加坡 HDB 铁花防盗铁闸门金属立柱内嵌插芯锁实态
新加坡组屋最具代表性的双门系统。外铁闸与内木门间距通常小于 80mm。外锁或加装电机的内侧厚度若超过 35mm，关铁门时把手将直接撞击木门智能锁面板。
CASE-SEA-02 · 日本公寓标配五金
东南亚与东亚
日本 MIWA 13LA / MA 锁体侧边面板 U 销锁芯固定工程
日本公寓占有率超 60% 的 MIWA 13LA 锁体。锁芯采用侧边插入两枚不锈钢 U 销固定，内侧为小水滴旋钮。加装 SwitchBot/Qrio 需使用 3 段式阶梯高度垫块。
CASE-SEA-03 · 全自动推拉锁体解剖
东南亚与东亚
韩系/东南亚推拉一体自动锁体 (Push-Pull Mortise) 电动小离合
三星/耶鲁 push-pull 锁体内部自带微型电机驱动主舌与双向翻转剪刀舌。该类门锁为整锁更换方案，不适用内侧单加装电机改造。
CASE-SEA-04 · 组屋换装实操工单
东南亚与东亚
新加坡组屋 HDB 早期木门 Yale YDM4109 机械锁孔改造换装
老旧 HDB 门厚通常仅 35mm。更换现代大锁体时往往需要重新扩大锁体槽，门边木肉仅剩不足 5mm，必须加装不锈钢加固盖板防止门边缘开裂破损。
CASE-LATAM-01 · 薄门与窄背距实态
拉美新兴板块

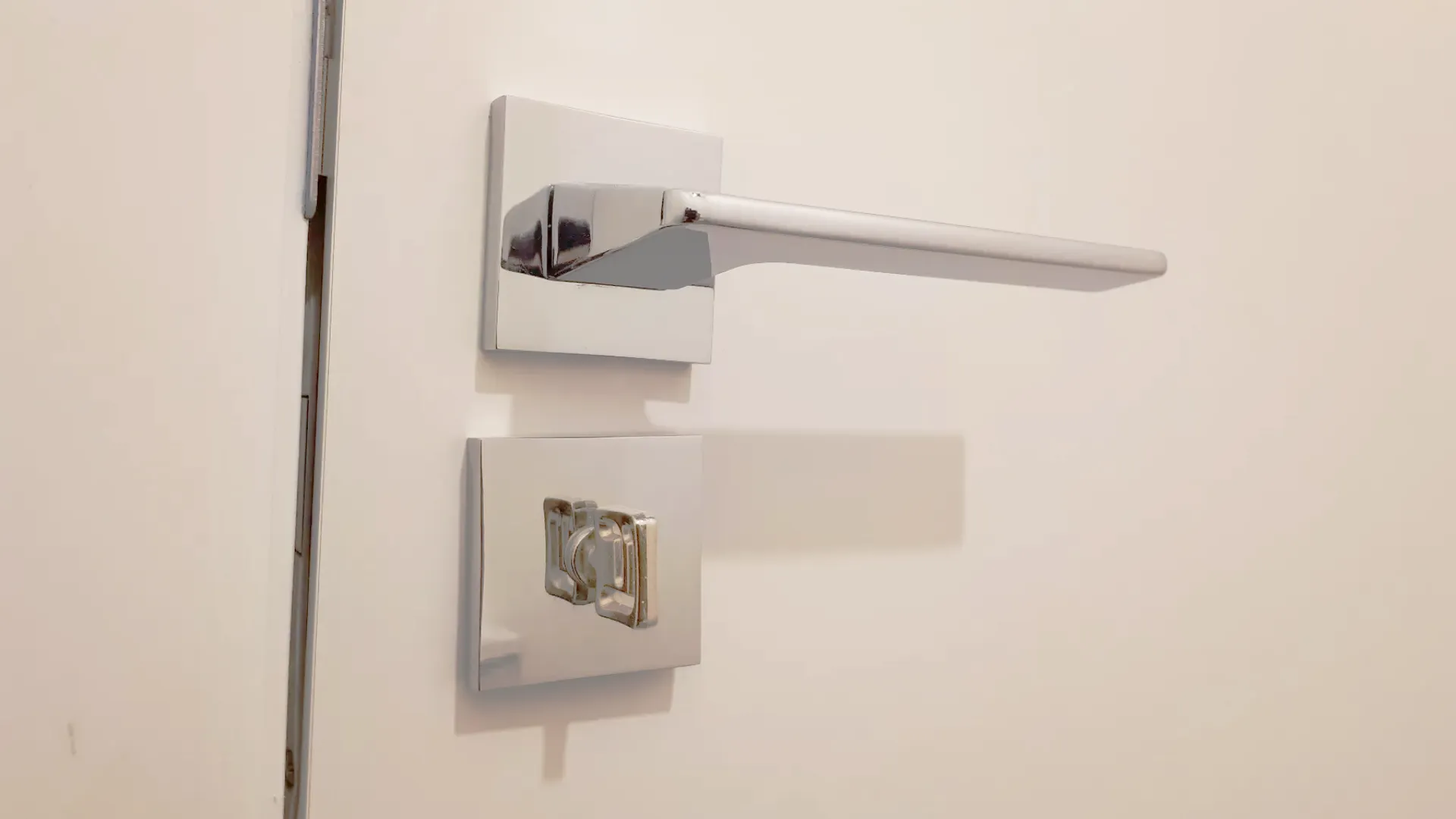

巴西 ABNT NBR 14913 极窄背距 (40/45mm) 薄门插芯锁安装
巴西与拉美住宅常见薄门扇（厚度仅 30-35mm），背距仅 40mm 或 45mm。加装智能锁底座回转半径超过 35mm 即会发生外壳干涉门框密封条或门套线。
CASE-LATAM-02 · 豪华轴心门避坑实录
拉美新兴板块
巴西现代旋转轴心门 (Porta Pivotante) 滚珠碰珠锁体 (Fechadura Rolete)
巴西高端住宅极其风靡的大型轴心门（Pivot Door）。锁体采用无把手弹簧滚珠（Rolete）定位，只配死锁舌。关门仅靠拉力拉开，加装智能锁只需驱动方轴死锁。
CASE-LATAM-03 · 高安全十字防盗锁
拉美新兴板块
拉美十字十字钥匙重型防盗外装锁 (Fechadura Sobrepor Tetra)
巴西 Stam/Papaiz 广泛使用的 Tetra 四向弹子锁。外锁芯为十字星形，内侧旋钮为异形拉动转柄。目前没有任何通用夹具能直接匹配，属于必须定制拨叉的 R2 样本。
CASE-NA-09 · 老门扩孔工艺实录
北美板块
北美旧门 1-1/2 英寸 (38mm) 小孔位扩孔至 54mm 标准大孔
1970-1990 年代北美住宅木门常见 38mm 小孔径死锁。改装现代智能锁时需用带自对中导向轴的扩孔双金属开孔器重新套孔，防止崩边跑偏。
CASE-NA-10 · 无面板圆孔压入门边
北美板块
Schlage B60 死锁斜舌导向套筒（Drive-in Latch）敲入装配
北美许多预制工程门不挖矩形槽，而是直接使用圆形压入式套筒（Drive-in Collar）用木锤敲入 25mm 门边圆孔。加装锁必须兼容该形态。
CASE-NA-11 · 高频售后工单诊断
北美板块
北美铰链下沉导致门框扣板严重剪切错位（Strike Plate Shifting）排查
智能锁电机报堵转 80% 均因门扇自重下沉导致死锁舌底部与金属扣板下唇干涉。解决办法是在顶部铰链更换 3 英寸长螺钉重新拉正门扇。
CASE-EU-08 · 加装锁安装基准测量
欧陆板块
欧标锁芯内侧外露长度测量（Cylinder Protrusion）与夹具选型
加装 Nuki/Linus 等智能锁时，锁芯从门面或护盖凸出的长度决定固定方式：≥3mm 可使用内六角螺丝夹紧；<3mm 则必须使用 3M 抗剪粘胶底板。
CASE-EU-09 · 窄框型材门特殊工况
欧陆板块
欧式窄框铝合金门断桥型材 (Narrow Stile) 35mm 小背距插芯锁改装
现代节能玻璃门铝型材极窄，锁体背距仅 30/35mm。加装智能锁回转半径如果太大，外壳会直接撞到门框密封胶条或玻璃压条，需采用超窄立柱电机。
CASE-EU-10 · 高安全防盗面板避坑
欧陆板块
欧标防撬保护护盖 (Security Escutcheon / Rosette) 穿透固定螺栓处理
欧洲安全门外侧带有厚达 12mm 的淬火防撬圆盘护盖，通过两根 M5 螺栓从门内侧拧紧。加装电机底板必须带预留孔避开这两根固定螺栓。
CASE-ANZ-06 · 大洋洲第一致命避坑工单
澳洲与英国
Lockwood 001 辅助锁舌（Auxiliary Latch）未完全压入导致的假锁死
Lockwood 001 在主锁舌旁边有一枚小三角副舌（Pin）。关门后如果门缝过大（>5mm），副舌掉进扣板槽而未被扣板边缘压平，主舌实际上并没有死锁，用卡片即可顶开！
CASE-ANZ-07 · 木门贯穿开孔工单
澳洲与英国
澳式经典木门 32mm 圆孔锁芯贯穿与加长连杆销 (Tail Extension)
安装外装锁时门扇只需钻一个 32mm 通孔供外锁芯穿过。对于厚度超过 45mm 的厚重实木大门，必须加装 Lockwood 原厂加长传动十字尾条。
CASE-ANZ-08 · 英式室内与次入户锁
澳洲与英国
英国传统木门 Union 3 拨杆插芯锁（3-Lever Sashlock）面板更新
英国大量老维多利亚风格联排别墅次入户门使用 3 拨杆锁。钥匙孔与外框非常古老，加装改造需采用特制扁平适配片将拨杆锁槽转换为方轴驱动。
CASE-SEA-05 · 防伸手开锁安全工程
东南亚与东亚
新加坡 HDB 铁闸门内侧加装防误触手伸格栅亚克力挡板
HDB 铁门镂空间距较大，外人可直接伸手穿过铁花扭转内侧旋钮开锁。加装智能锁必须在铁门内侧螺栓固定一块高透耐冲击亚克力防护罩。
CASE-SEA-06 · 日本老旧团地住宅标配
东南亚与东亚
日本 MIWA 75PM / PMK 外装插芯锁水滴旋钮夹具同心度校验
日本 1970-1990 年代公团住宅（UR 团地）普及度最高的 PMK 锁体。锁盒全部凸出门表面，SwitchBot 等加装锁需使用专用悬臂支架跨过锁盒。
CASE-SEA-07 · 日系高气密公寓工况
东南亚与东亚
日本 GOAL TX / TTX 锁体薄面板与防震门框缓冲胶条阻力
日本现代公寓防火防音门胶条密封极紧。关门到位后如果门吸力过大，GOAL TX 锁舌伸入扣板时会摩擦卡阻，加装电机需具备阶梯电流强力落锁。
CASE-LATAM-04 · 新兴市场公差实测
拉美新兴板块
巴西 Stam 40mm 极窄插芯锁锌合金把手方轴同心度偏差
巴西大众住宅广泛使用的低成本锌合金锁体。方轴孔与锁芯孔中心距公差有时达到 ±1.5mm，加装转接套筒必须具备柔性万向节以防硬性咬死。
CASE-LATAM-05 · 安第斯重型门五金
拉美新兴板块
智利与安第斯山脉 ODIS 重型外装圆柱锁 (Cerrojo Sobreponer) 安装
智利、秘鲁主流住宅大门使用的铸铁外装锁。采用三根实心粗钢柱落锁，驱动扭矩高达 1.8 N·m，普通加装电机无法带动，必须外置强扭力总成。
